CLZ型齿式联轴器

工作原理:
鼓形齿式联轴器的特点(与直齿式联轴器相比有以下特点) 1,承载能力强.在相同的内齿套外径和联轴器   大外径下,鼓形齿式联轴器的承载能力平均比直齿式联轴器 提高15~20%

CLZ型齿式联轴器

 鼓形齿式联轴器的特点(与直齿式联轴器相比有以下特点) 1、承载能力强。在相同的内齿套外径和联轴器   大外径下,鼓形齿式联轴器的承载能力平均比直齿式联轴器 提高15~20%; 2、角位移补偿量大。当径向位移等于零时,直齿式联轴器的许用角位移为1º,而鼓形齿式联轴器的许用角位移为1º30',提高50%,在相同的模数、齿数、齿宽下,鼓形齿比直齿允许的角位移大;3、鼓形齿面使内、外齿的接触条件得到改善,避免了在角位移条件下直齿齿端棱边挤压,应力集中的弊端,同时改善了齿面摩擦、磨损状况,降低了噪声,维修周期长; 4、外齿套齿端呈喇叭形状,使内、外齿装拆十分方便。 5、传动效率高达99.7%。 基于经上特点,目前,国内外已普遍以鼓形齿替代直齿式联轴器。UMA生产的鼓形齿式联轴器品种规格齐全,并符合相应的标准。 鼓形齿式联轴器,其刚性大,有挠性,无弹性,故不适宜用于要求减振、缓冲及二轴对中要求严格的机械。

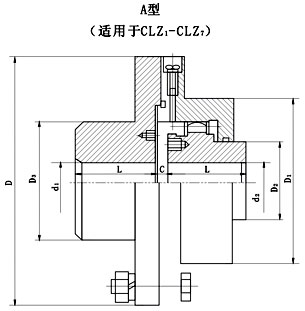

型号 公称扭矩Tn(N.m) 许用转速n (r/min) 轴孔直径 d 轴孔长度 B/2 A/2 D D1 D2 D3 C 转动惯量Kg.m 2 重量Kg
Y
L
CLZ1 710 3780 18 19 42 53  24.5 170  110 56 95 16 0.03 12.8
20 22 24 52 6
25 28 62 2.5
30 32 35 38 82
40 112

CLZ2 1400 3000 30 32 35 38 82 67  37.5 185  125 71 110 2.5 0.06 17.5
40 42 45 48 112
50
CLZ3 3150 2400 40 42 45 48 112 85  46 220  150 91 145 2.5 0.12 33
50 55 56
60 142

CLZ4 5600 2000 45 48 50 55 56 112 100  62.5 250  175 121 170 2.5 0.22 47.3
60 63 65 142
70 71 75

CLZ5 8000 1680 50 55 56 112 110  72.5 290  200 141 190 5 0.44 69.8
60 63 65 142
70 71 75
80 85 90 172

CLZ6 11200 1500 60 63 65 142 123  80 320  230 161 210 5 0.75 96.1
70 71 75
80 85 90 95 172
100 110 212

CLZ7 18000 1270 65 70 71 75 142 143  92.5 350  260 181 240 5 1.25 129
80 85 90 95 172
100 110 120 212

CLZ8 22400 1140 80 85 90 95 172 162.5  105 380  290 211 270 5 2.06 179
100 110 120 125 212
130 140 252

CLZ9 28000 1000 90 95 172 167.5  110 430  330 231 280 5 2.56 221
100 110 120 125 212
130 140 150 252
160 302

CLZ10 50000 850 110 120 125 212 182.5  122.5 490  390 281 320 5 5.00 328
130 140 150 252
160 170 180 302

CLZ11 71000 750 120 125 212 202.5  140 545  470 300 380 5 9.25 394
130 140 150 252
160 170 180 302
190 200 220 352

CLZ12 100000 660 140 150 252 242.5  175 590  520 340 420 5 12.50 658
160 170 180 302
190 200 220 352
240 250 410

CLZ13 140000 660 160 170 180 302 262  187.5 680  590 380 480 7.5 29.9 950
190 200 220 352
240 250 260 410
280 470
CLZ14 200000 540 180 302  282.5 202.5 730  650 420 520 7.5 42.50 1120
190 200 220 352
240 250 260 410
280 300 320 470

CLZ15 250000 480 200 220 352  322 240 780  700 480 560 7.5 56.9 1350
240 250 260 410
280 300 320 470
340 360 550
CLZ16 355000 425 240 250 260 410  360 267.5 900  785 530 650 10 120 2010
280 300 320 470
340 360 380 550
400 650
CLZ17 560000 380 260 410  400 312.5 1000  885 630 750 10 225 2910
280 300 320 470
340 360 380 550
400 420 440 650
450
CLZ18 710000 330 300 320 470  450 355 1100  990 710 820 10 325 3688
340 360 380 550
400 420 440 650
450 460 480 500

CLZ19 1000000 300 360 380 550  455 365 1250  1090 800 920 15 568 4958
